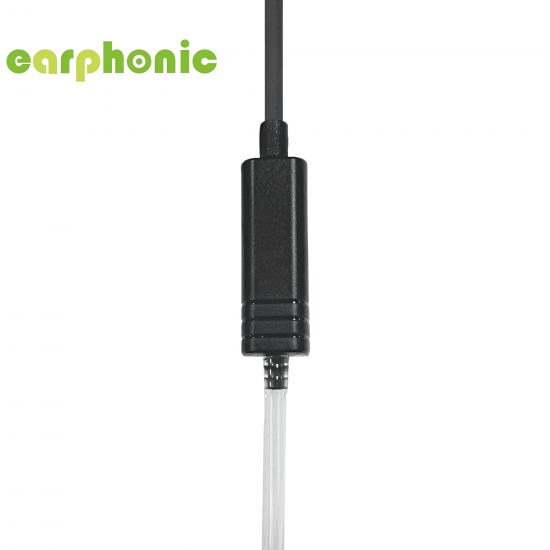

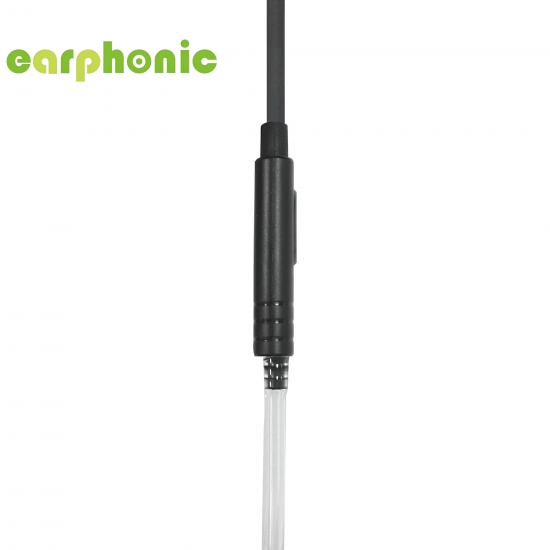

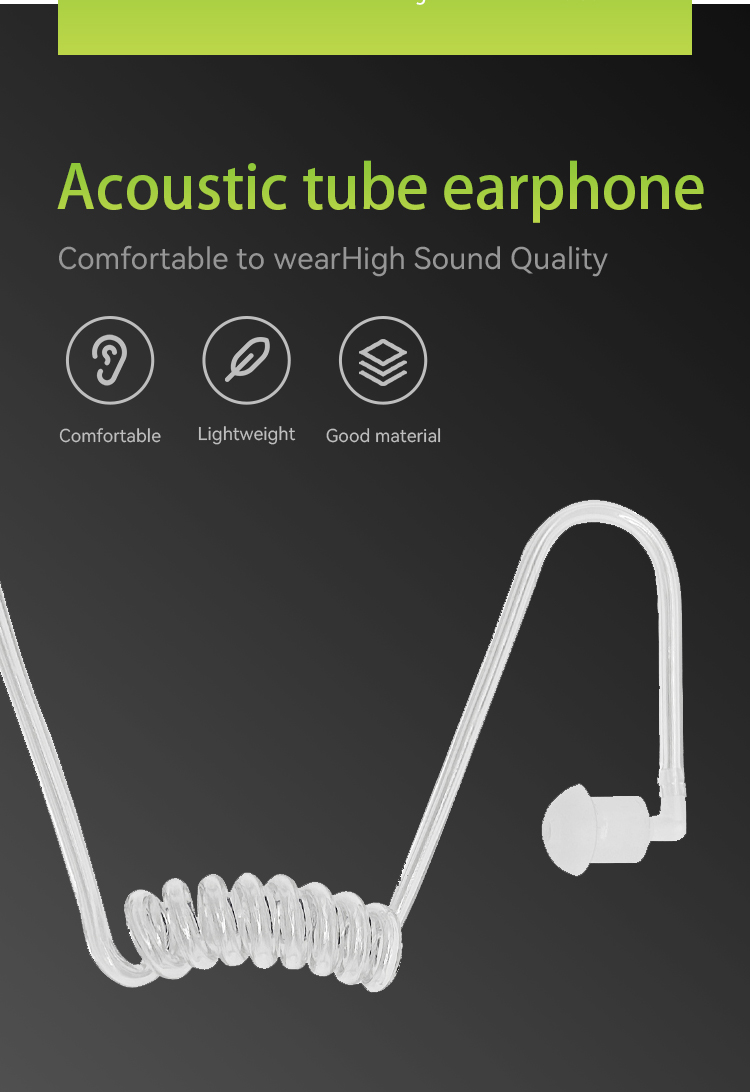

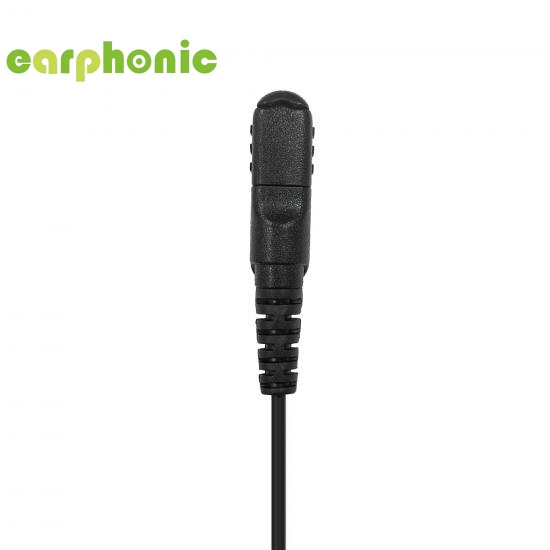

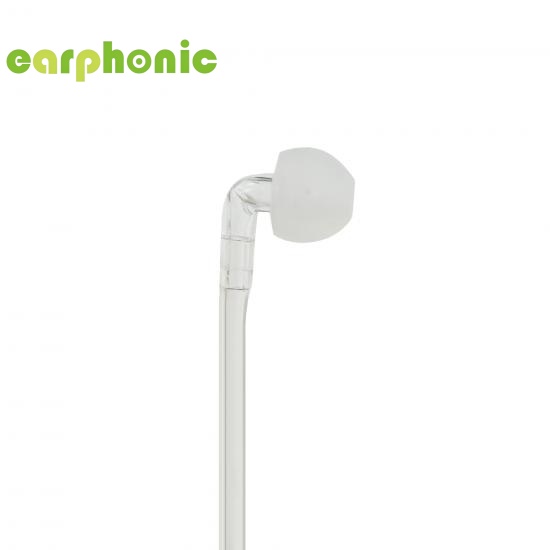

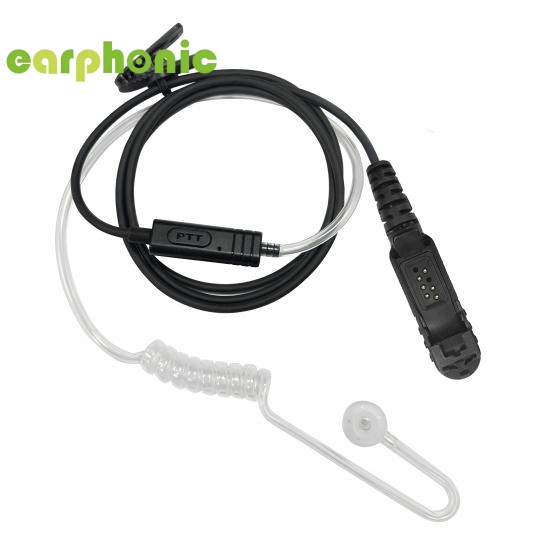

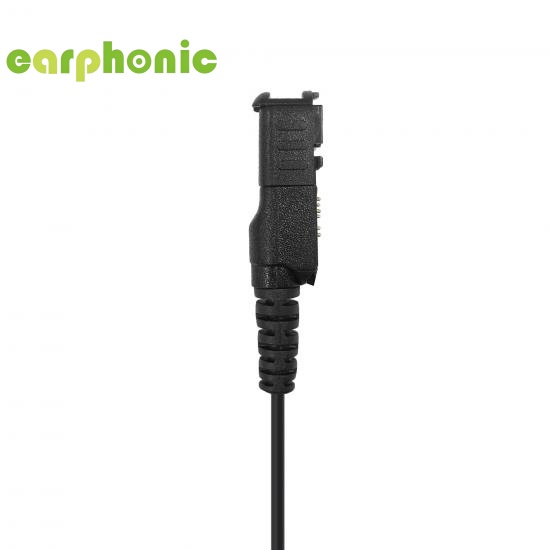

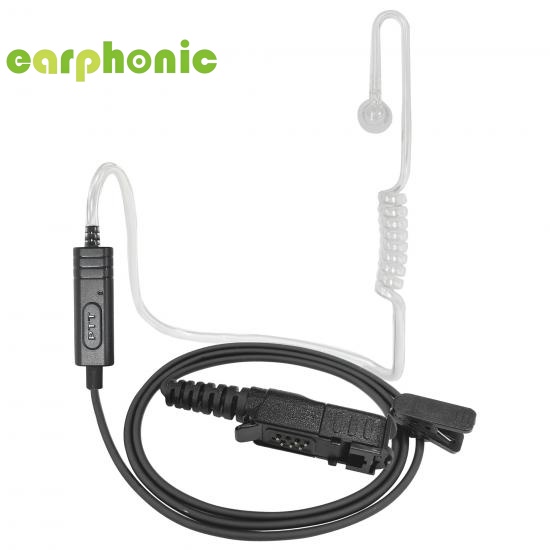

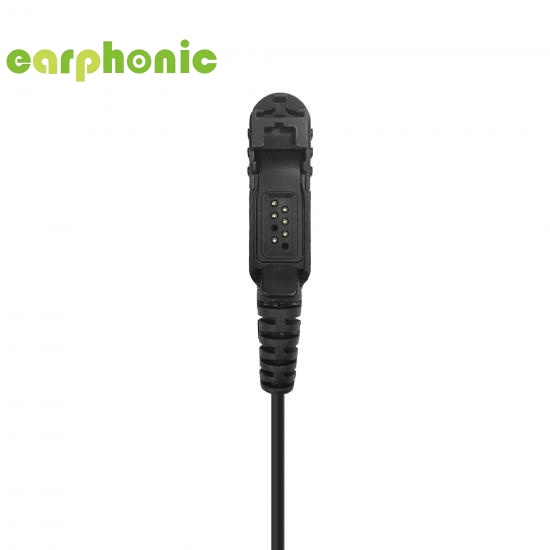

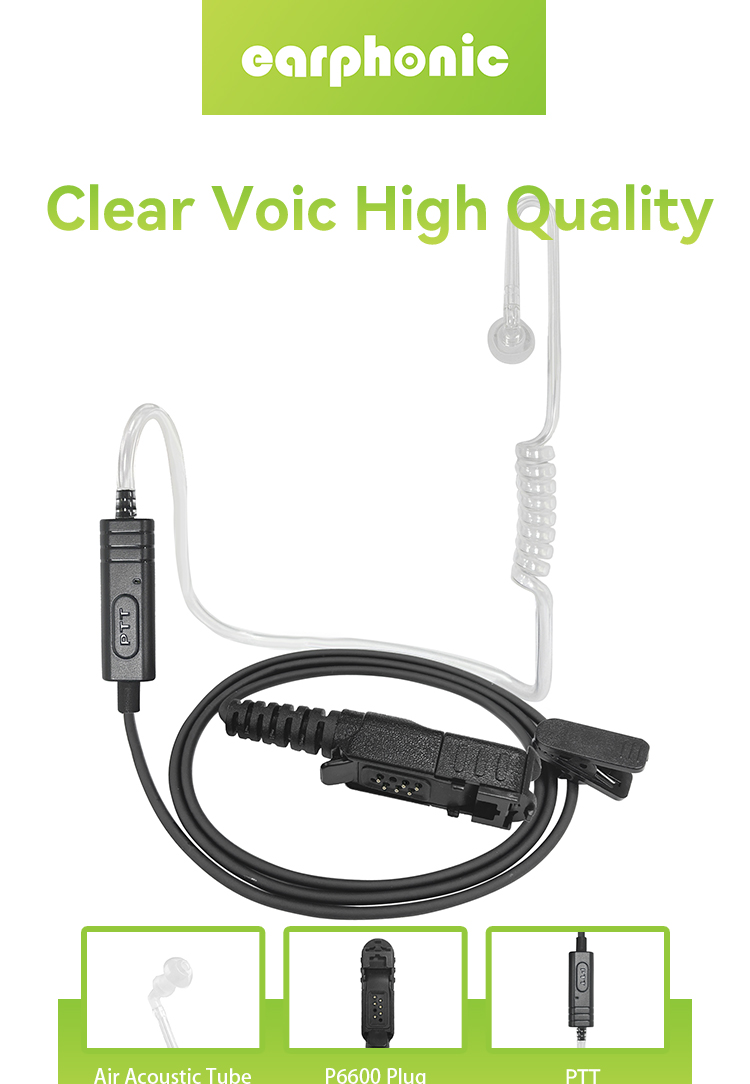

سماعة رأس لاسلكية ثنائية الاتجاه تعمل بسلك واحد مع أنبوب هوائي وقابس P6600

المعايير الكهربائية للسماعة

مقاومة

32Ω±5Ω؛

تردد الرنين

350 هرتز ±20%

درجة الذكاء

115±3 ديسيبل عند 1000 هرتز عند 0.179 فولت؛

القدرة المقدرة

معدل إدخال الطاقة 10 ميلي واط، الحد الأقصى لمدخل الطاقة 15 ميلي واط؛

نطاق التردد

20 هرتز - 20 كيلو هرتز عند 0.179 فولت

رزيز آند راتل

صوت واضح، بدون ضوضاء عند 0.25 فولت (50 هرتز - 3 كيلو هرتز)

تشويه

أقل من 5% عند 1500 هرتز

قطبية

القطب الموجب: عند تطبيق جهد مستمر لحظي مقداره 0.2 فولت على القطب الموجب، مما يؤدي إلى تحرك ملف الصوت للأمام، يكون طرف الإدخال المتصل بالقطب الموجب هو القطب "+".

كثافة التدفق

±15% غاوس (سطحي)

قطر غلاف أنبوب الهواء

Φ7.1mm±0.01mm;

المعايير الكهربائية للميكروفون

حساسية

-36 ديسيبل ≦ S ≦ -32 ديسيبل، عند التردد f=1 كيلوهرتز ، مستوى ضغط الصوت = 1 باسكال ، 0 ديسيبل = 1 فولت/باسكال؛

مقاومة الخرج

Zout=2.2KΩ، عند f=1kHz

استهلاك التيار

IDss(Max)=500µA، عند Vs=2.0V، RL=2.2KΩ

التوجيه

متعدد الاتجاهات

نسبة الإشارة إلى الضوضاء

نسبة الإشارة إلى الضوضاء (الحد الأدنى) = 55 ديسيبل، عند S: (f = 1 كيلو هرتز، SPL = 1 باسكال)، N: (منحنى مرجح A)

انخفاض الجهد

(ΔS-VS)Max=-3dB، عند Vs ينخفض من 2.0 إلى 1.0

جهد التشغيل

1 ≦ V ≦ 10؛

أقصى مستوى ضغط صوتي للإدخال

110 ديسيبل، عند التردد f=1 كيلوهرتز، نسبة التشوه التوافقي الكلي < 1%

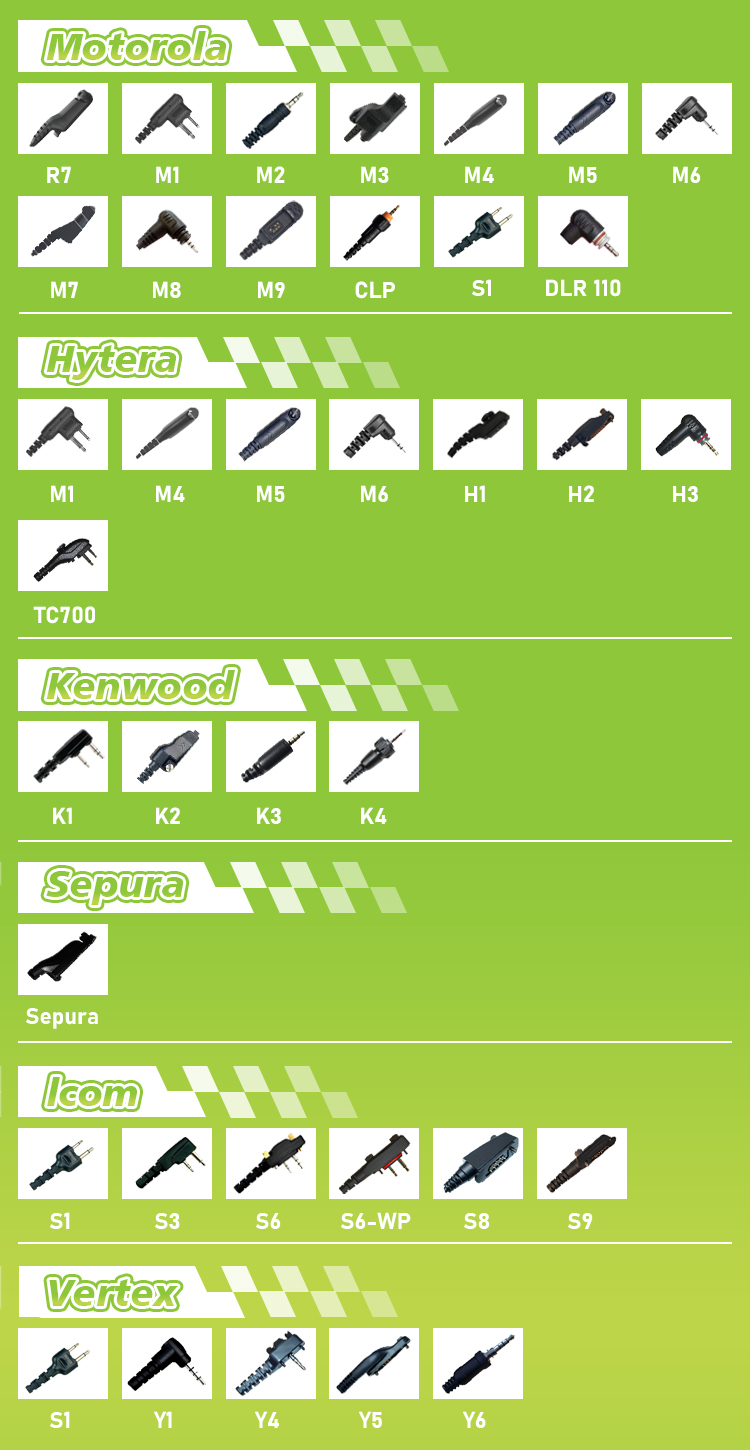

ماركة

الموصلات

موتورولا

R7، M1، M2، M3، M4، M5، M6، M7، M8، M9، CLP، S1، DLR110

هيتيرا

M1، M4، M5، M6، H1، H2، H3، TC700

كينوود

K1، K2، K3، K4

سبيورا

سبيورا

آيكوم

S1، S3، S6، S6-WP، S8، S9

رأس

S1، Y1، Y4، Y5، Y6
